Jak uzemnit elektrický ohradník?

Zakoupili jste fencee elektrický ohradník a lámete si hlavu nad tím, jak ho uzemnit? Uzemnění elektrického ohradníku je jedním z klíčových procesů, na kterém závisí celková funkce zařízení. Doporučujeme mu proto věnovat zvýšenou pozornost.

Prvním krokem k perfektnímu uzemnění je kontrola všech potřebných komponentů elektrického ohradníku. Vybírat můžete z jednotlivých součástí ohradníku nebo z kompletních setů, které vám podstatně zjednoduší nákup. Pokud si zvolíte set, pak je potřeba zhodnotit, jestli obsažené komponenty a počty vyhovují vašim potřebám a případně si některé prvky doobjednat, např. počet sloupků nebo delší vodič. Stejně tak můžete zvlášť dokoupit třeba zkoušečku, a to buď diodovou nebo digitální

K sestavení elektrického ohradníku budete potřebovat:

Generátory elektrického ohradníku fencee dělíme do šesti modelových řad. Rozhodujícím faktorem je hlavně výkon generátoru a zdroj napájení. S tím spojená délka ohrady a také využití pro jednotlivá zvířata. Související produkty pro lepší kontrolu a ovládání elektrického ohradníku jsou centrální a ovládací zařízení FENCE GATEWAY umožňující nastavení alarmů a také monitorovací zařízení Monitor MX10,…

Přejít do kategorie

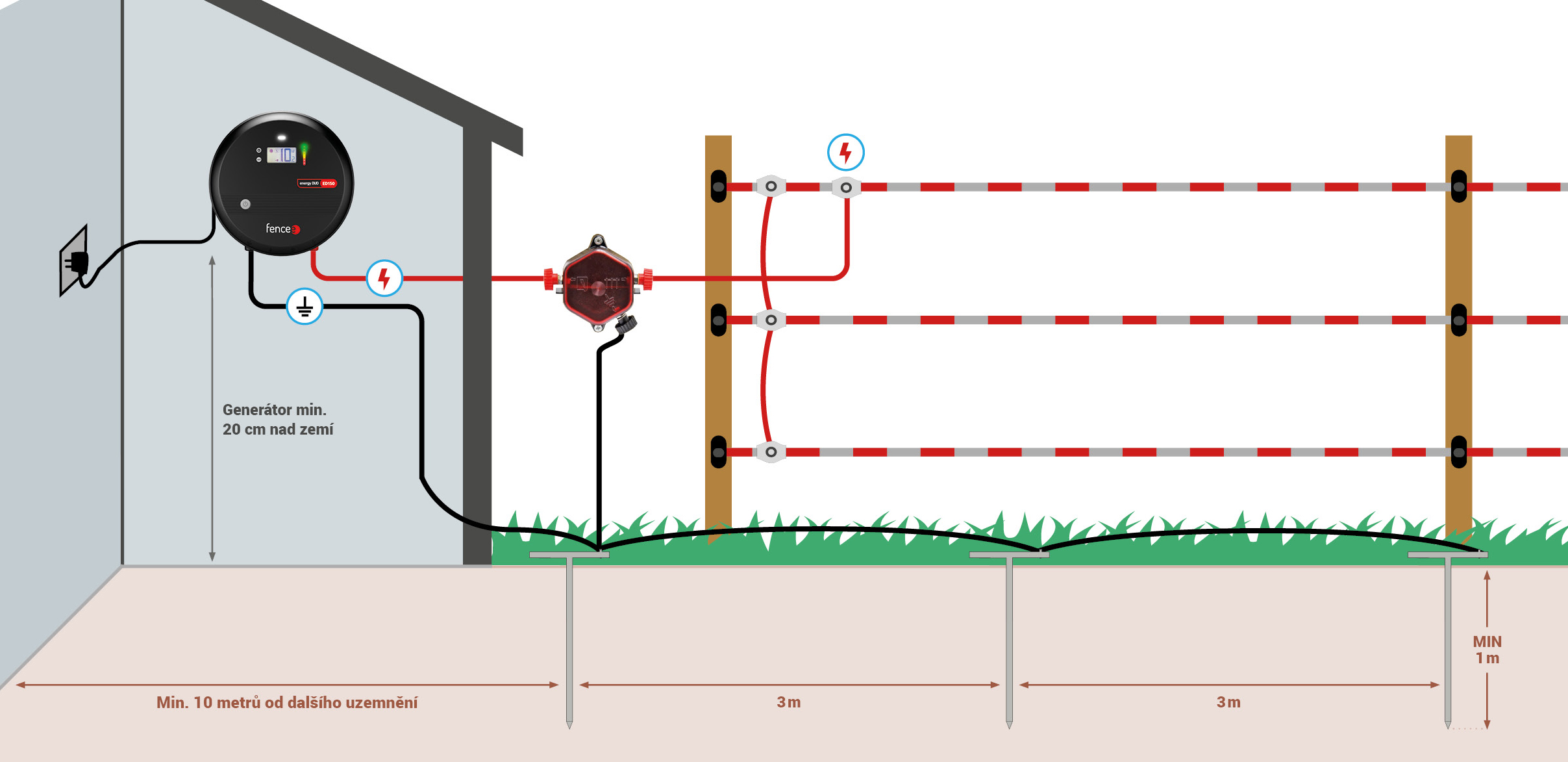

Dalším krokem je volba stanovišť, do kterých nainstalujete zemnící tyče s protikorozní ochranou. Při výběru místa pamatujte na pravidlo, že čím vlhčí stanoviště, tím vyšší vodivost. Nedoporučujeme proto písčitou ani kamenitou zeminu.

Zemnící tyče je nutné zatlouct minimálně 1 m hluboko. Výjimkou jsou pouze ohradníky napájené bateriovými generátory nebo pracující s nízkým výkonem. U takových zdrojů musí být hloubka uzemnění alespoň 0,5 m.
Dle potřeby konkrétního generátoru nebo při nedostatečné funkčnosti ohradníku doporučujeme instalovat více zemnících tyčí. To platí také pro suché pozemky s nižší elektrickou vodivostí. Přídavné tyče rozmístěte ve vzdálenosti cca 3 m od sebe. Nezapomeňte, že zemnící tyče nesmí být rezavé - rez izoluje

Dbejte také na to, aby mezi zemnící tyčí ohradníku a jiným uzemňovacím systémem (např. uzemnění domu, ochranným uzemněním napájecího systému nebo uzemněním hlásiče narušení), byla vzdálenost minimálně 10 m. Generátor nikdy nepřipojujte k jiným stávajícím zemněním, ani k zemnění jiného generátoru. Každý generátor musí mít své vlastní uzemnění.

Podstatou fungování ohradníku je vytvoření negativního pólu v zemi a plusového pólu v nadzemní části ve vodičích. To zajistí právě uzemnění. K impulsu a následném zkratu dochází při kontaktu vodiče a zvířete, které stojí na zemi. V zemi se vytvoří mínusový pól a v nadzemní části plusový.

Pro správné fungování elektrického ohradníku je nutné permanentně udržovat minimální hodnotu napětí. Napětí je především nosič impulsu a proto je potřeba zajistit jeho hodnotu alespoň 2500–3000 V.

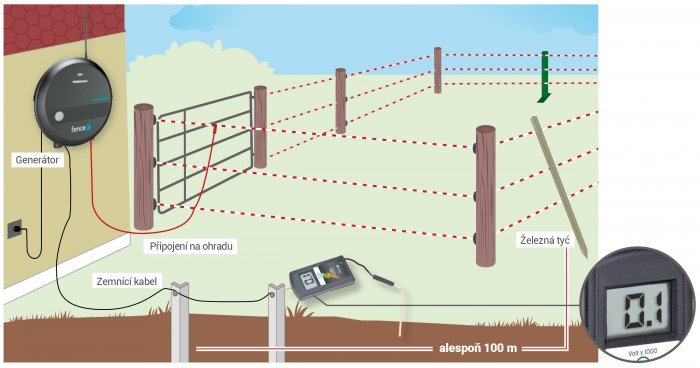

Jak zkontrolovat uzemnění elektrického ohradníku?

Zkontrolujte, zdali vaše uzemnění funguje tak jak má.

  • Nejprve vypněte nebo odpojte zdroj elektrického ohradníku.
  • Poté zkratujte ohradník opřením železné tyče na vodič ohrady přibližně 50 - 100 m od zdroje.
  • V suché nebo písčité půdě zasuňte tyče až 30 cm do země.
  • Zapněte zdroj elektrického ohradníku.
  • Zkontrolujte napětí ohradníku pomocí zkoušečky. Na zkoušečce musíte naměřit napětí nižší než 2 000 V kvůli zkratování ohrady.
  • Pokud se tak nestane, opět vypněte zdroj a pokračujte ve zkratování ohradníku přidáním dalších železných tyčí.
  • Až napětí klesne pod 2000 V, jste připraveni otestovat systém uzemnění elektrického ohradníku.
  • Pomocí zkoušečky změřte napětí na uzemňovací tyči, umístěné nejdále od zdroje a zasuňte zemnící sondu zkoušečky do země 1 m od poslední zemnící tyče.
  • Ve vzdálenosti 1 m od zemnící tyče byste neměli ucítit nebo naměřit žádné napětí (maximálně 200 V).
  • Pokud je naměřená hodnota nižší než 200 V, vaše zemnění je vyhovující. Získáváte tak maximální výkon z vašeho elektrického ohradníku.
  • Jestliže je naměřená hodnota vyšší než 200 V, vaše zemnění potřebuje vylepšit, je nutno přidat další zemnící tyč nebo přesunout systém zemnění na vhodnější (vlhčí) místo.

Jak zkontrolovat uzemnění ohradníku

Nejčastější problémy

  • Ohradníku se dotýká vegetace (tráva, keře, stromy) > odstraňte, posekejte trávu.
  • Vodič ohradníku se dotýká země > přerušené vedení - opravte pomocí spojek.
  • Poškozené izolátory > vyměňte za nové izolátory.
  • Zauzlovaný vodič > nikdy nedělejte uzly, vždy použijte spojky elektrického ohradníku.
  • Zlepšete vodivost > propojte vodiče ohradníku každých 200 m, pomocí propojovacího kabelu.

Podívejte se na videonávod

Nápomocný vám bude i náš videonávod, který detailně popisuje celý proces instalace elektrického ohradníku včetně ukázky uzemnění.
